一、电动位移台综合介绍

  电动位移台产品需要和控制器或驱动器配套使用，驱动器决定了电机的输出扭矩、细分、噪音及振动等参数，控制器决定了电机旋转速度、圈数、方向及加减速等，这两者缺一不可。一个高精度的电移台系统，通常需要高等级的零件的加工及装配的保证，还需要性能 良好的驱动器和控制器配合使用，飞创义达拥有行业内优秀的电子、机械、软件方面的人才，无论从机构设计、加工装配工艺、电气控制、软件编程等各个环节来保证系统整体的精度、稳定性、耐用性等方面来满足用户的需求，为用户提供完整的系统解决方案。下面将从我司产品的分类开始详细介绍电动位移台系统的主要零件的含义及构成。

  二、电动平移台

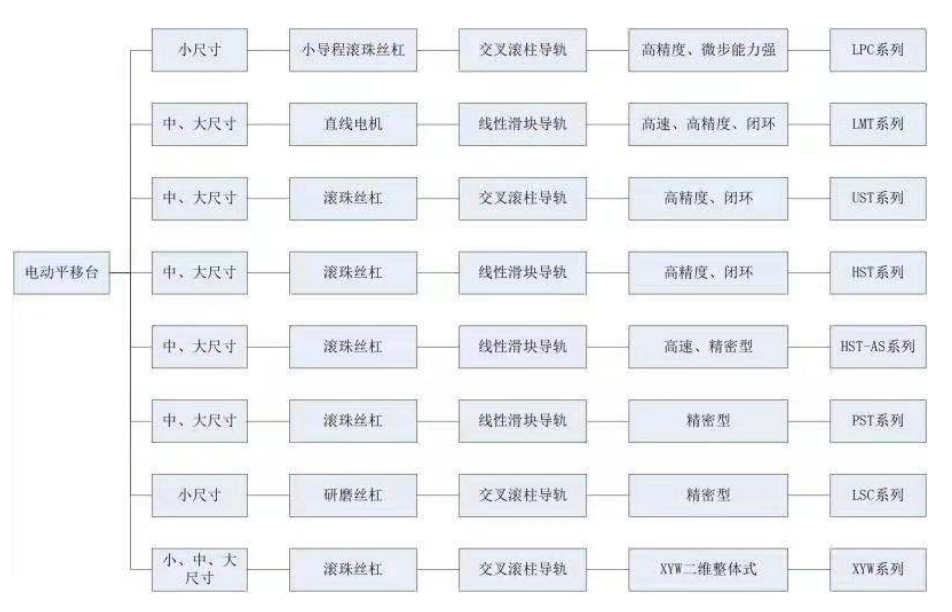

  1、分类

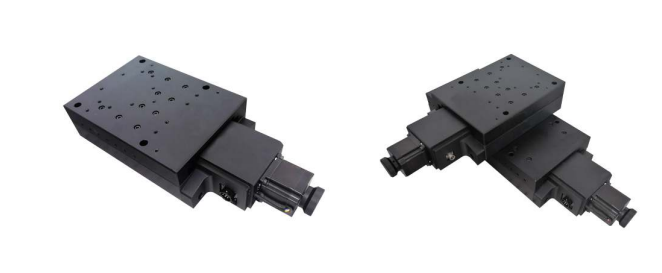

  2、UST系列超高精密电动平移台

  UST系列是飞创义达推出的超高精密电动平移台，该系列产品传动机构采用进口C3级 滚珠丝杠，主体材料采用优质铝合金，底座和导轨安装面经过精密磨削工艺和三次时效处 理，配合进口交叉滚柱导轨、高品质联轴器、三相步进电机等部件，保证该系列产品具有很 高的运动精度和定位精度。该系列产品内置进口光栅尺，配合飞创义达GMC-USB系列控 制器，可实现全闭环反馈控制，闭环分辨率可达0.1μm。该系列产品行程有50mm、100m m、200mm三种，可单独使用，也可组维使用，该系列产品适合超精密激光微加工、超精 密扫描定位、飞秒延迟线等应用。

       1）特点

  ●采用进口C3级滚珠丝杠，保证超高精度

  ● 高品质铝合金底座配合精密磨削工艺，保证平移台的精度和稳定性

  ● 内置进口光栅尺，闭环分辨率可达0.1μm

  ● 采用进口交叉滚柱导轨，保证超高运动直线度和平行度，负载大

  ● 标配三相步进电机，声音小且运行平稳

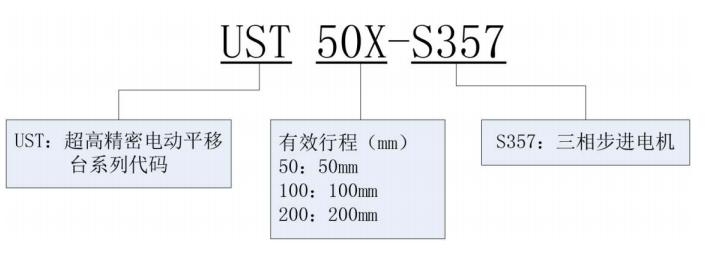

  2）命名规则

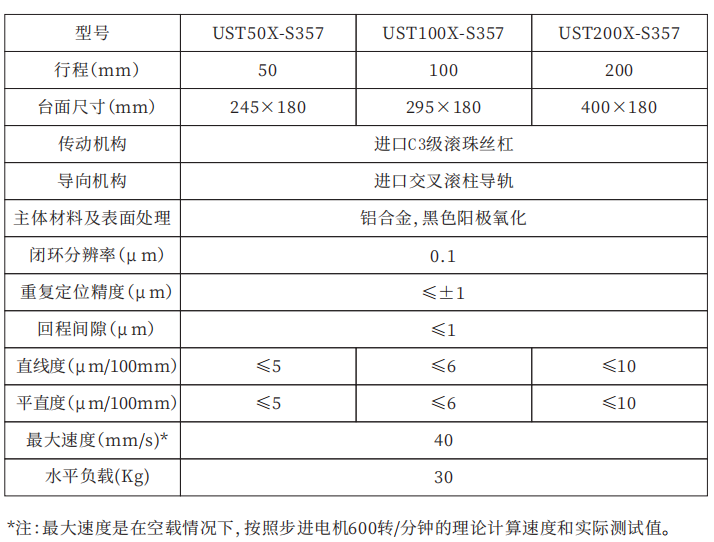

  3）技术参数

  二、电动升降台

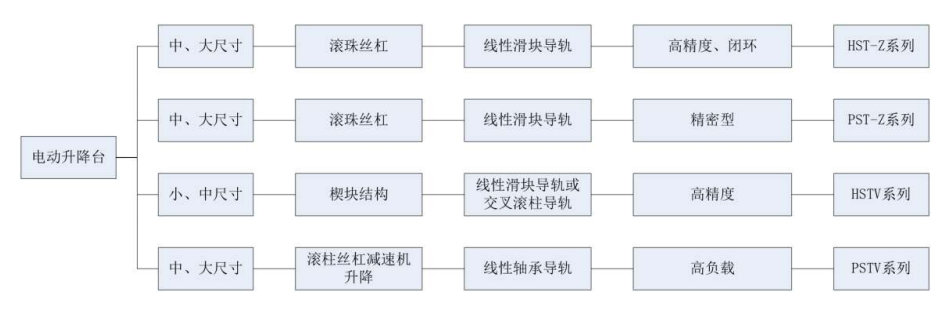

  1、分类

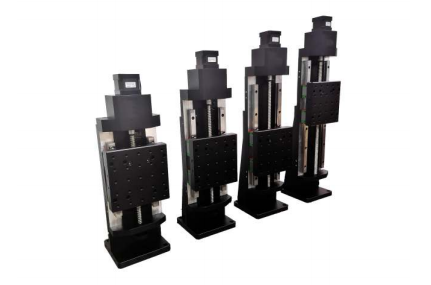

  2、PST-Z系列精密电动升降台

  PST- Z系列是飞创义达基于PST系列产品基础上，增加直角固定块及失电保护装置， 可实现竖直方向升降的精密电动平移台。除负载能力外，其它各项指标与PST系列相同。 该系列产品常被用于多维系统搭建，精密z轴传动，精密扫描测量等领域。

  1）特点

  ● 专用直角固定块连接，安装或组合使用很方便

  ● 采用精密级滚珠丝杠，可实现高定位精度

  ● 需要更大负载的情况，还可以换装减速电机或增加配重。

  ●采用精密级线性滑块导轨，负载大、运动平稳

  ● 标配二相步进电机，稳定、可靠

  ● 专用失电保护装置，提高使用安全性

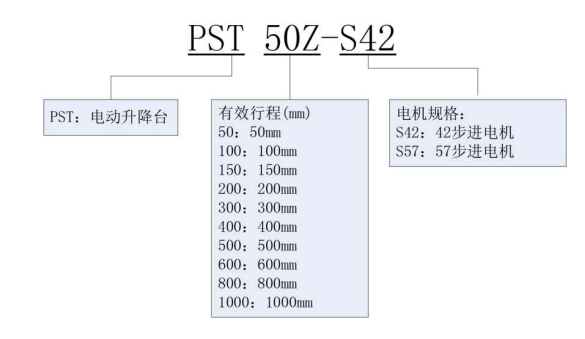

  2）命名规则

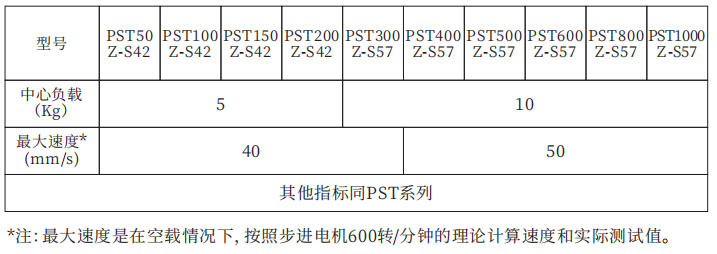

  3）技术参数

  三、电动旋转台

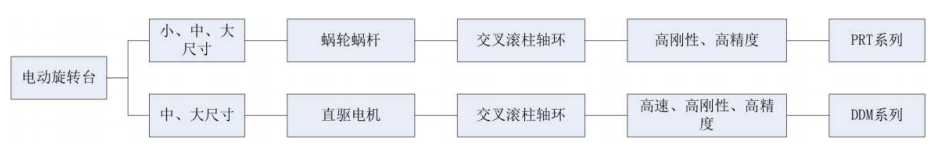

  1、分类：

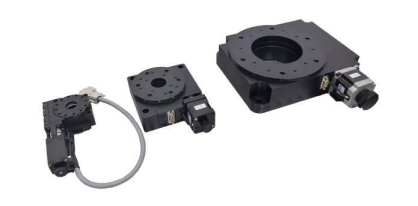

  2、PRT系列高精密电动旋转台

  PRT系列产品是飞创义达推出的高精密电动旋转台，主体材料采用优质合金铝，表面 黑色阳极氧化处理，美观耐用，该系列产品采用精密交叉滚柱轴环，保证了旋转台的刚性 和稳定性，精研蜗轮蜗杆保证了旋转台的精度。该系列产品可水平、竖直、倒置使用，广泛 应用于精密角度测量或扫描等领域。

  1）特点

  ●采用高等级交叉滚柱轴环，特殊的轴系设计，运动精度高、刚性好、负载较大

  ●采用精研蜗轮蜗杆，精度高，耐磨性好，使用寿命长

  ● 标配二相步进电机，稳定、可靠

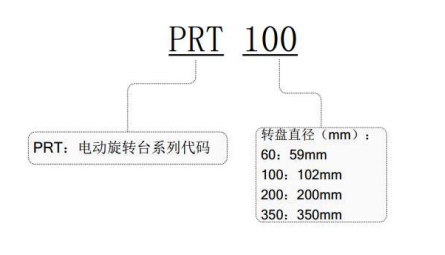

  2）命名规则

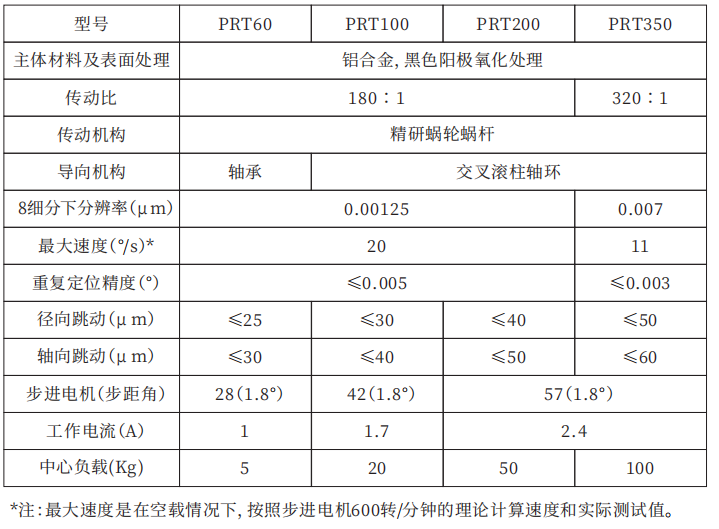

  3）技术参数

  四、电动摆动台

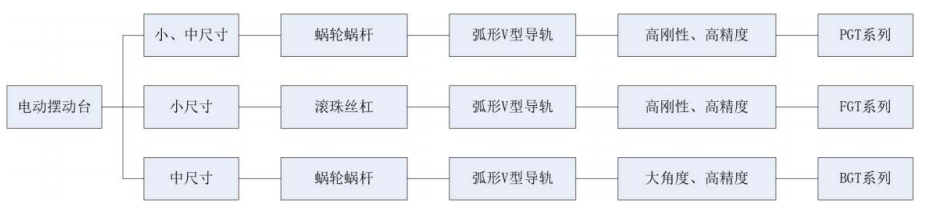

  1、分类

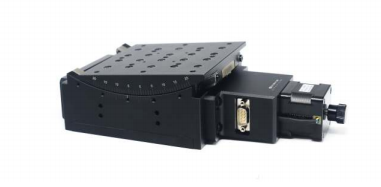

  2、PGT系列精密电动摆动台

  PGT系列产品是飞创义达推出的精密电动摆动台，主体材料采用优质合金铝，表面黑 色阳极氧化处理，美观耐用，传动机构采用精密蜗轮蜗杆驱动，导向机构采用弧形V型导 轨，该系列产品精度高、刚性好、负载能力较强，适合精密角度调整、多维电动组维应 用。

  1）特点

  ●采用精研蜗轮蜗杆驱动，定位精度较高

  ●采用弧形V型导轨，有效控制旋转时的空间

  ●尺寸适中，方便同飞创义达其他电移台产品组合使用

  ●调整角度较大，适合于大多数调整领域

  ●标配二相步进电机，带自锁、稳定、可靠

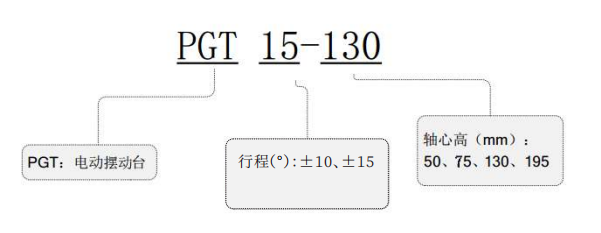

  2）命名规则

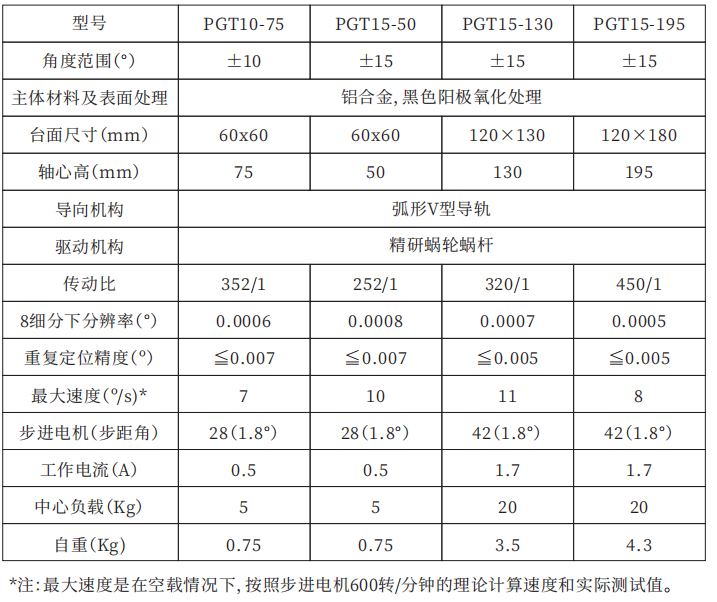

  3）技术参数

  五、TSC系列运动控制器

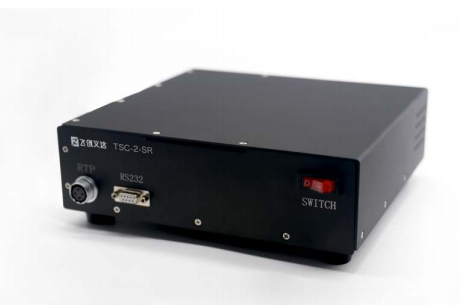

  TSC系列运动控制器是飞创义达研发的一款1轴或4轴的点对点位置控制的运动控制 器。产品集成度高、体积较小、重量较轻，非常适合科研或工业客户使用。该控制器内部 集成了PLC、步进电机驱动器、接口电路等部件，控制功能强大，性能也非常稳定。同时 外置触摸屏（选配），客户可选择触摸屏控制，也可以直接通过上位机控制，控制方式便 捷、人性化。软件界面友好，全中文显示，方便学习，能够快速上手。另外，软件中有控 制方案的功能，可以满足客户自动控制的需求，同时提供通讯协议和示例，可以进行二次 开发。

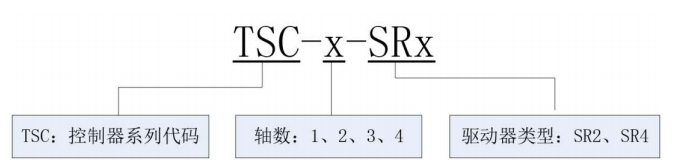

  1）命名规则

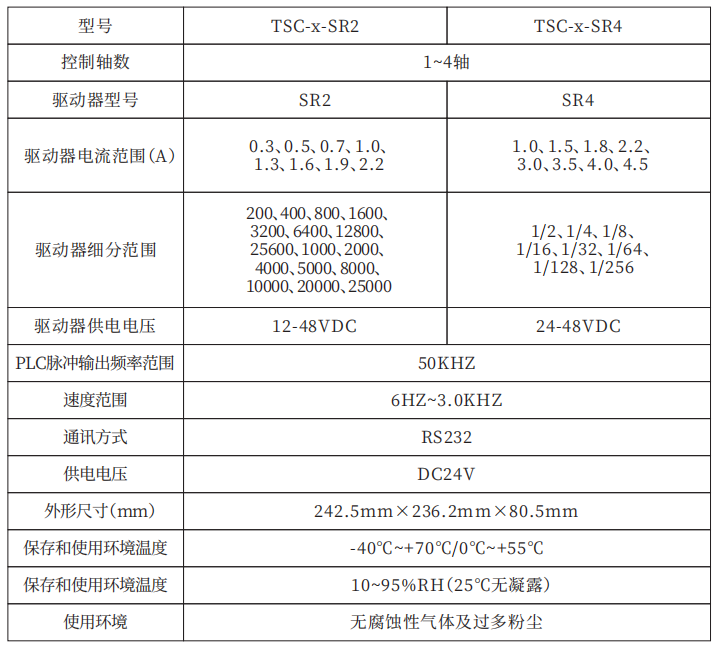

  2）技术参数

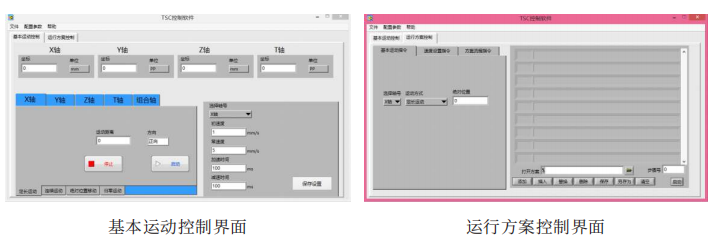

  3）控制界面

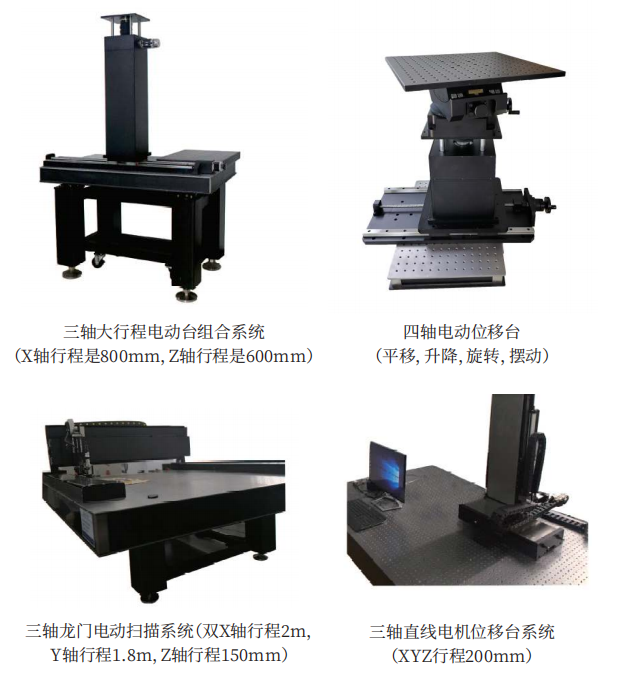

  六、电动台定制系统展示
